Verdichter auswählen mit der Bitzer Software

Beispiel:

Rahmenbedingungen für Berechnungsbeispiel in der BITZER SOFTWARE

Kälteleistung
3 Verdichter

300 kW

Betriebsbedingungen

to = -35°C
tc = +35 °C
Δtoh = 1 K

Netzspannung

400 V / 3 / 50 Hz

Economiserbetrieb

ECO-Betrieb mit Mitteldruckbehälter
Flüssigkeitstemperatur ca. -18 °C

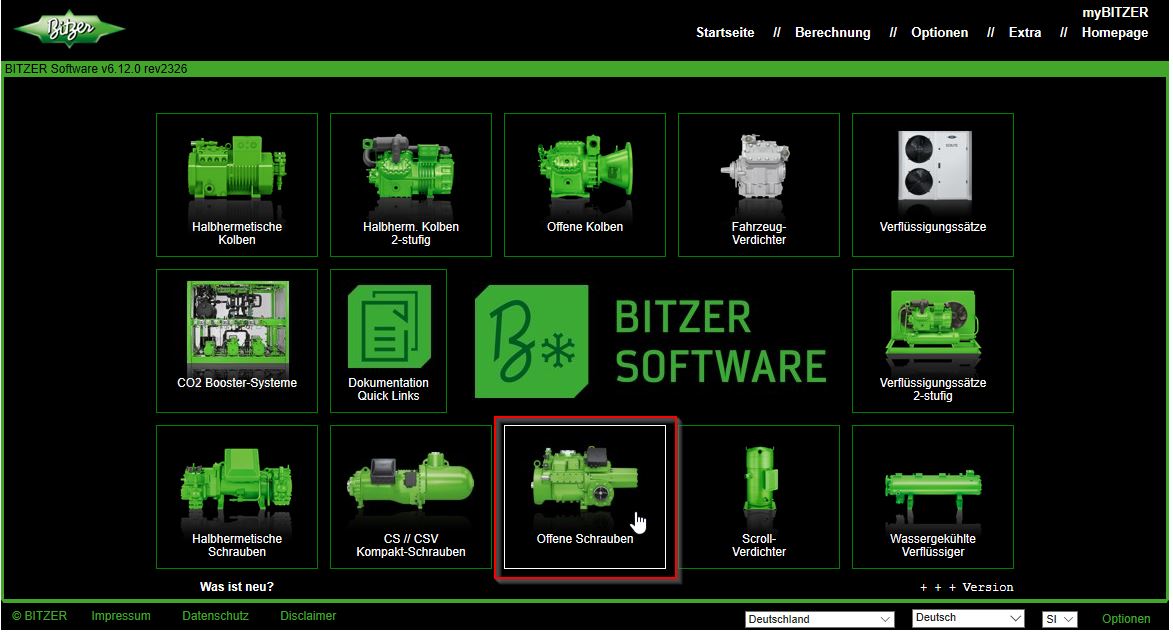

1. Auf der Startseite: Verdichtertechnologie Offene Schrauben wählen

Verdichtertechnologie Offene Schrauben wählen
Verdichtertechnologie Offene Schrauben wählen

2. Rahmenbedingungen auswählen oder eingeben (Punkte 1-10) und anschließend Berechnung durch klicken auf die Schaltfläche starten

Zoom
Rahmenbedingungen auswählen oder eingeben und Berechnung starten

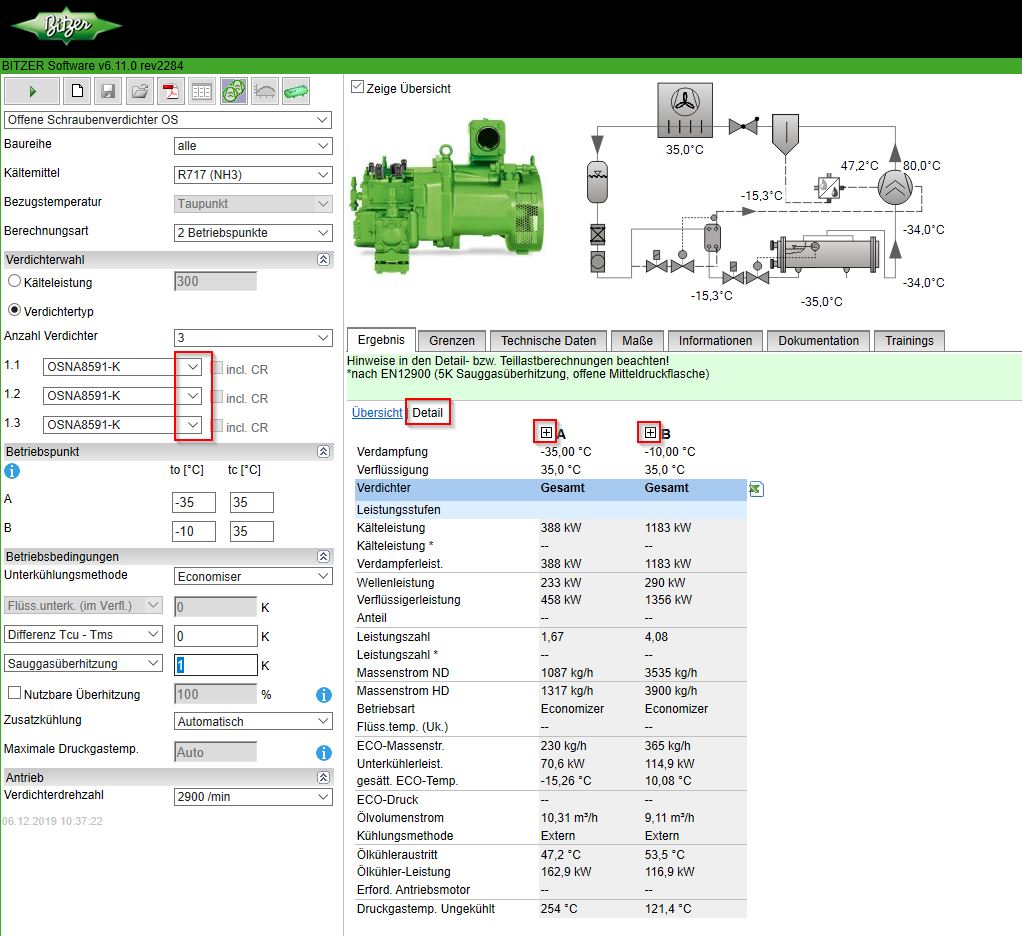

3. Details der Berechnung anzeigen und manuelle Verdichterauswahl

Die unter Verdichterwahl von der BITZER SOFTWARE für den Betriebspunkt ausgewählten Verdichter, können durch anklicken der Pfeilsymbole neben den Verdichternamen manuell geändert werden. Anschließend durch klicken auf die Schaltfläche , erneut berechnen.

Über den Reiter Detail und weiter durch klicken auf das Symbol neben den Punkten A (Betriebspunkt) und B (Startpunkt), werden zudem alle Berechnungsdetails der ausgewählten Verdichter angezeigt. Weitere Informationen können durch klicken auf die Reiter Grenzen, Technische Daten, Maße, Information, Dokumentation und Trainings angezeigt werden.

Details der Berechnung anzeigen und manuelle Verdichterauswahl
Details der Berechnung anzeigen und manuelle Verdichterauswahl
